Charakteristika alkalického polyamidu
Alkalický polyamid je termoplastický materiál, který díky svým vlastnostem – tvrdosti, pevnosti, houževnatosti a malému kluznému odporu – splňuje většinu požadavků na použití konstrukčních plastů. Nejvýznamnější předností je bezhlučný chod součástí vyrobených právě z tohoto materiálu.
Uvedené vlastnosti, společně s příznivými elektroizolačními vlastnostmi a dobrou chemickou odolností, předurčují polyamid jako materiál univerzálně použitelný v oblasti konstrukce i údržby odvětví jako je strojírenství, dopravní technika, hutnictví, textilní, důlní, chemický, elektrotechnický průmysl a vzhledem k možnému krátkodobému styku s potravinami i v potravinářství.
Použití
Kluzná ložiska, pouzdra čepu, ozubená a šneková soukolí, vačky, kladky, řemenice, vodící lišty a válce, příruby, škrabky, rukojeti, dorazy, kluzné části strojů, válečky dopravníků, těsnění, řezací a sekací desky, izolátory apod.
Vlastnosti alkalického polyamidu
| Vlastnost | Jednotka | aPA 6 | Norma |
|---|---|---|---|
| Tvrdost (+-5°) | Sh D | 76/71* | |
| Pevnost v tahu | N/mm 2 | min 35* | DIN 53455 |
| Tažnost (+- 10%) | % | min 50* | DIN 53504 |
| Měrná hmotnost | g/cm 3 | 1,14 | DIN 53479 |
| Koeficient tření | *** | 0,25 – 0,30 | |
| Teplota tání | °C | 218 | DIN 53736 |
| Teplota použití | °C | -30 +80 | DIN 52612 |
| Délková tep. roztažnost | °Cˉ 1 | 9-11·10 -5 | DIN 52328 |
| Tepelná vodivost | W.mˉ 1 .Kˉ 1 | 0,28 – 0,35 | |
| Rovnovážný obsah vody | % | 2,5* 7,5** | DIN 53715 |
* hodnoty za podmínek: +23°C, 50% relativní vlhkost
** hodnoty za podmínek: +23°C, 100% relativní vlhkost
*** oproti broušení oceli při suchém tření
Na požádání zajišťujeme speciální druhy modifikovaných polyamidů jako např: PA 66, POM, ERTALON, MAPA (s příměsí Grafitu) aj.
Zpracování
Při opracování je potřebné používat jen ostré nástroje v provedení určeném na obrábění hliníku a bronzu, s použitím vysoké řezné rychlosti a malého posunu. Při strojním (třískovém) obrábění doporučujeme dodržovat podmínky uvedené v tabulce:
Způsob obrábění
| soustružení | řezání pilou | frézování | |
|---|---|---|---|
| Úhel hřbetu | 5° - 10° | 30° - 40° | 25° - 30° |
| Úhel čela | 15° - 25° | 5° - 8° | 25° |
| Rozteč zubů (mm) | 5 - 10 | ||
| Posuv (mm) | 0,1 - 0,3 | ručně | 0,3 |
| Řezná rychlost (m/min.) | 150 - 800 | 800 - 1000 (pásová) | |
| 1000 - 2000 (okružní) |
Při vyšších rychlostech obrábění se doporučuje chlazení vzduchem, chladící emulzí, vodou nebo olejem.Velmi citlivé je vrtání masivních bloků (válců). U odlitků o průměru větším než 100 mm působí vnitřní pnutí, které může být příčinou prasknutí při neopatrném vrtání. Proto doporučujeme dodržovat tyto zásady:
Základní otvor vrtat ostrým spirálovým vrtákem o průměru menším než 10 mm při řezné rychlosti do cca 500 ot/min. a posuvu menším než 0,1 mm/ot.. Je třeba zajistit dostatečné chlazení vodou nebo chladící emulzí. Předvrtaný otvor se doporučuje postupně zvětšovat, např. při průměru 10 mm postupovat dále průměry 15, 20, 30 mm atd. a při dostatečně velkém průměru dále postupovat soustružením.
Rozměrové tabulky:
Tyče
| Průměr [mm] | Délka [mm] |
|---|---|
| 18 - 110 | 1000 |
| 100 - 300 | 400 |
| 300 - 500 | dle dohody |
Desky - případně hranoly (+)tolerance
| Síla [mm] | Rozměr desky [mm] |
|---|---|
| 10 - 100 | 1000 × 500 |
| 8 - 100 | 1000 × 2000 |
Trubky
| Průměr [mm] | Délka [mm] |
|---|---|
| 63/min. 30 | 1000 |
| 70/min. 30 | 1000 |
| 80/min. 30 | 1000 |
| 90/min. 30 | 1000 |
| 100/min. 30 | 1000 |
| 110/min. 30 | 1000 |
* možnost výroby jiných vnitřních rozměrů po dohodě

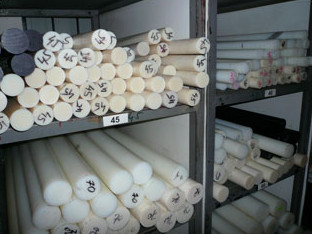

Polyamidové tyče
| Rozměr [mm] | Orient. hmotnost [kg] | Rozměr [mm] | Orient. hmotnost [kg] |
|---|---|---|---|
| Ø 20 × 1000 | 0,6 | Ø 100 × 400 | 3,6 |
| Ø 25 × 1000 | 0,8 | Ø 110 × 400 | 4,6 |
| Ø 30 × 1000 | 1,1 | Ø 120 × 400 | 5,5 |
| Ø 35 × 1000 | 1,3 | Ø 130 × 400 | 6,3 |
| Ø 40 × 1000 | 1,7 | Ø 140 × 400 | 7,8 |
| Ø 45 × 1000 | 2,1 | Ø 150 × 400 | 8,3 |
| Ø 50 × 1000 | 2,5 | Ø 160 × 400 | 9,4 |
| Ø 60 × 1000 | 3,5 | Ø 170 × 400 | 10,8 |
| Ø 70 × 1000 | 4,6 | Ø 180 × 400 | 12,1 |
| Ø 80 × 1000 | 6,0 | Ø 190 × 400 | 13,5 |
| Ø 90 × 1000 | 8,0 | Ø 200 × 400 | 15,0 |
| Ø 100 × 1000 | 10,0 | Ø 210 × 400 | 16,6 |
Polyamidové desky
| Rozměr [mm] | Orient. hmotnost [kg] |
|---|---|
| 10×500×1000 | 8,00 |
| 15×500×1000 | 11,50 |
| 20×500×1000 | 15,00 |
| 25×500×1000 | 19,50 |
| 30×500×1000 | 21,00 |
| 35×500×1000 | 23,80 |
| 40×500×1000 | 26,00 |
| 50×500×1000 | 34,00 |
| 60×500×1000 | 41,50 |
