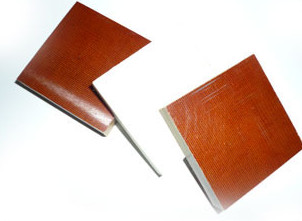

Charakteristika KARTIT ( Pertinax )
Kartitové desky, tyče nebo trubky jsou vyrobeny z celulózového papíru jako výztuže a modifikované fenolické živice jako pojiva. Mají vysokou elektrickou a mechanickou pevnost.
Použití
Vzhledem ke svým vlastnostem se kartit používá při stavbě transformátorů ve formě izolačních mezistěn, různých konstrukčních prvků, krytů a vložek. Kartit je vhodným materiálem k výrobě izolačních táhel a dílců elektrických rozvaděčů.
Vlastnosti
| Vlastnosti kartitových desek | Měrná jednotka | Hodnota |
|---|---|---|
| Pevnost v ohybu kolmo na vrstvy, (min) | Mpa | 150 |
| Rázová houževnatost podle Charpyho, (min) | KJm 2 | 20 |
| Pevnost v tlaku (min) | Mpa | 120 |
| Odolnost proti štěpení, (min) | N | 1700 |
| Teplotní třída | E | |
| Izolační odpor po 24 hod. ve vodě, (min) | Ω | 1,0.10 6 |
| Permitivita při 50 Hz, (max) | 8 | |
| Ztrátový činitel při 50 Hz, (max) | 0,15 | |
| Průrazné napětí ve směru vrstev v oleji při 90 °C, (min) | kV | 25 |
| El. pevnost kolmo na vrstvy v oleji při 90 °C, (min) | KV.mmˉ 1 | 8 |
| Tepelná vodivost | W.mˉ 1 .Kˉ 1 | 0,2 |
| Koeficient tepelné lineární roztažnosti | 1.Kˉ 1 .10ˉ 6 | 20 – 40 |
| Teplotní odolnost (teplotní index) | TI | 140 |
Zpracování
Desky se mohou opracovávat řezáním, soustružením, frézováním, vrtáním. Dají se také slepovat klasickým dvousložkovým epoxidovým lepidlem, lepené spoje však nesmí být neúměrně namáhány.
Rozměry
Kartitové desky se vyrábí v tloušťkách
- 0,50 – 2,50 mm v rozměru 1050 x 1050 mm
- 3,00 – 100,00 mm v rozměru 1050 x 2050 mm
Další možné výrobní rozměry
- 1220 x 2440 mm
- 1250 x 2750 mm
- 1100 x 1150 mm
- 1100 x 2100 mm
- 1100 x 2750 mm
